BLOC 6 voies

[thierryvalk]

Grosse erreur, les pannes fines d'oxydes avant même d'avoir fait une soudure.
Du 2.4 mm va très bien pour ce genre de travail.

Et pour la petite histoire, par hasard j'ai trouvé des pannes copies Ersa chez Aliexpress.
Vu la prix, j'ai testé. Elles ont une durée de vie de 2 à 3 fois celles d'origine.

[GoodNoize]

Ah mince, on verra bien.
Après je soude pas aussi intensément que toi.

Comment tu veux ne pas acheter la-bas après ? J'ai le même cas sur certain truc au boulot.
Genre les batteries de radiocommandes de grues. Celles sur amazon sont mieux sur tout les points et coutent que dalle...

Dans le même genre je voulais acheter les PCB en europe.
100 euros les 3 chez euro circuit
25 euros chez JLC compris 20 euros de fdp

[thierryvalk]

Euro circuit...c'est Belge... Mais sauf erreur de ma part production en Chine, j'étais client dans le passé.

Et cela fait maintenant un bon paquet d'années que je commande directement en Chine mes PCB.
Et là aussi, le critère principal est la qualité, le service et les délais respectés.

Pour le prix c'est bien mais sans plus, mais c'est un autre mode de production que tes PCB "proto".
Chez nous une livraison dépasse les 100kgr de PCB.

[GoodNoize]

Le prix c'est 4 euros les 5 PCB, j'ai en gros 20 euros de fdp pour que ça arrive pas trop tard.
Dernière commande pour les cartes filles des UCD400 et D500. J'étais pas pressé : 15 PCB : 6 € + 8€ de fdp Du délire

100 kg de PCB
Tu m'étonnes que tt uses du fer a souder

Hier j'ai fais ma thérapie, j'ai trié mes cms.
Et Alain ( et/ou toi Thierry ?), m'aviez fourni des sachets avec un peu de tout lors de mon premier projet. en 2018.

Du coup j'ai déjà toute les résistances sauf les 100 Ohms, j'ai les condo 100nF.
De l'étain tout petit avec ou sans plombs
Me manque presque rien dans la bom

[GoodNoize]

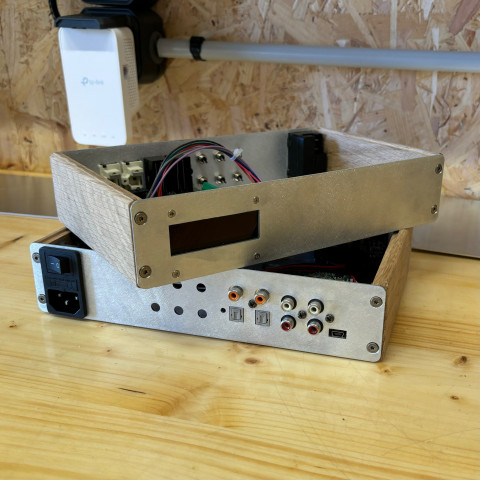

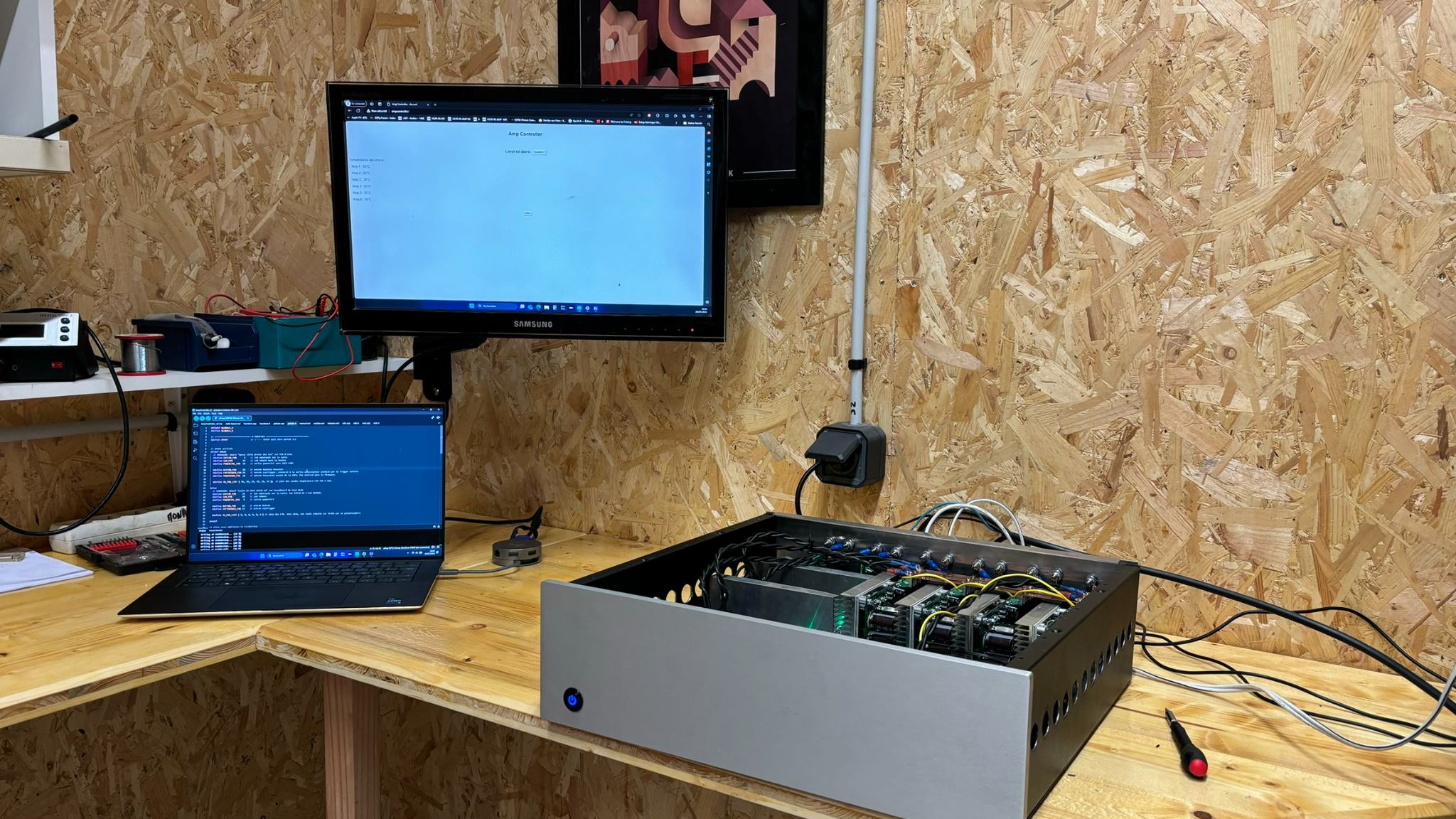

En attendant la suite

[thierryvalk]

Joli.
Alu brossé à l'excentrique ?
Par contre je ne vois ni boutons ni capteur IR.

[GoodNoize]

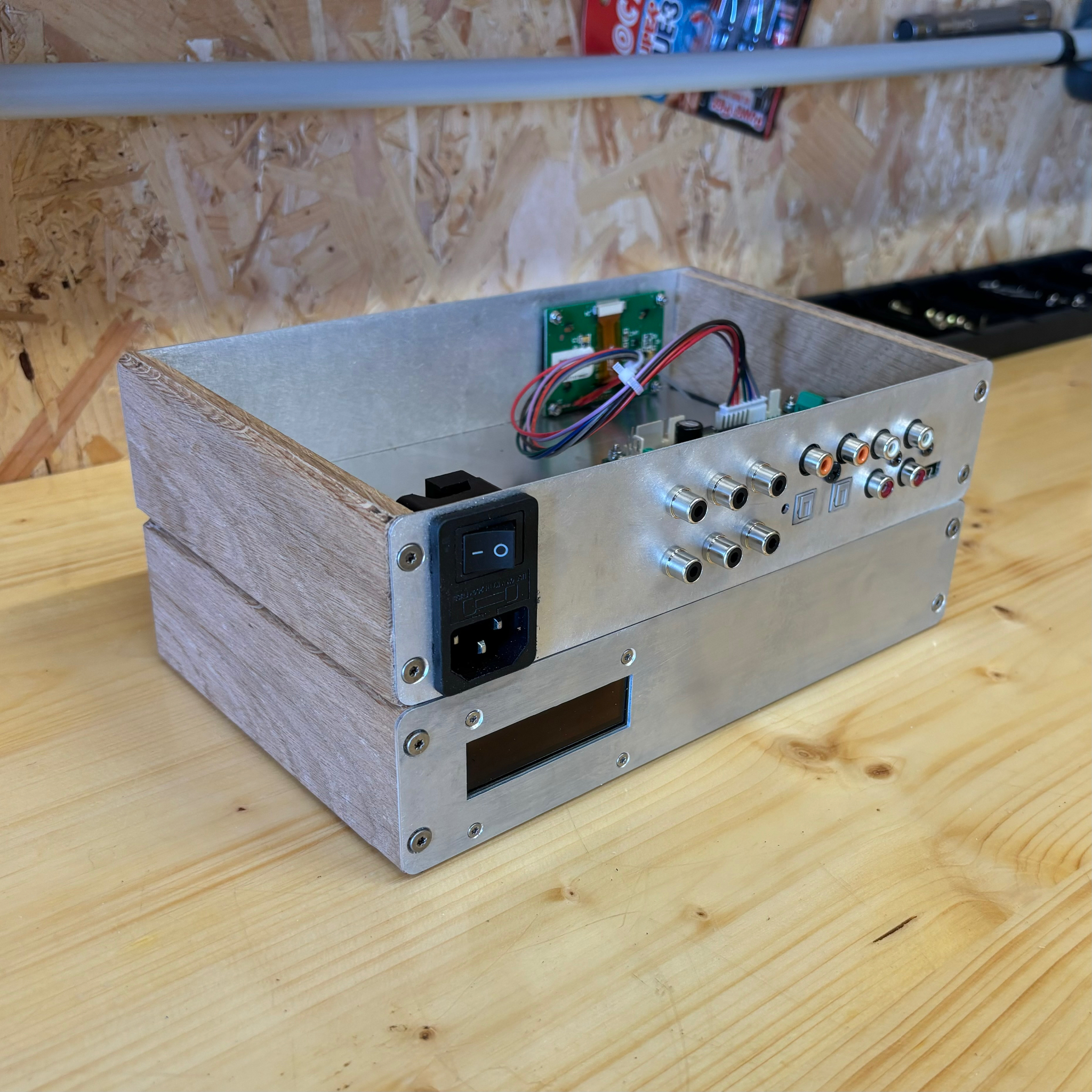

Oui 15/10e à l’excentrique.
Pas fini je voulais déjà voir si ça se monte.

Et ça se monte

[GoodNoize]

C’est reparti

[ThomasBuzet]

Hum la bonne odeur de soudure dans l’atelier

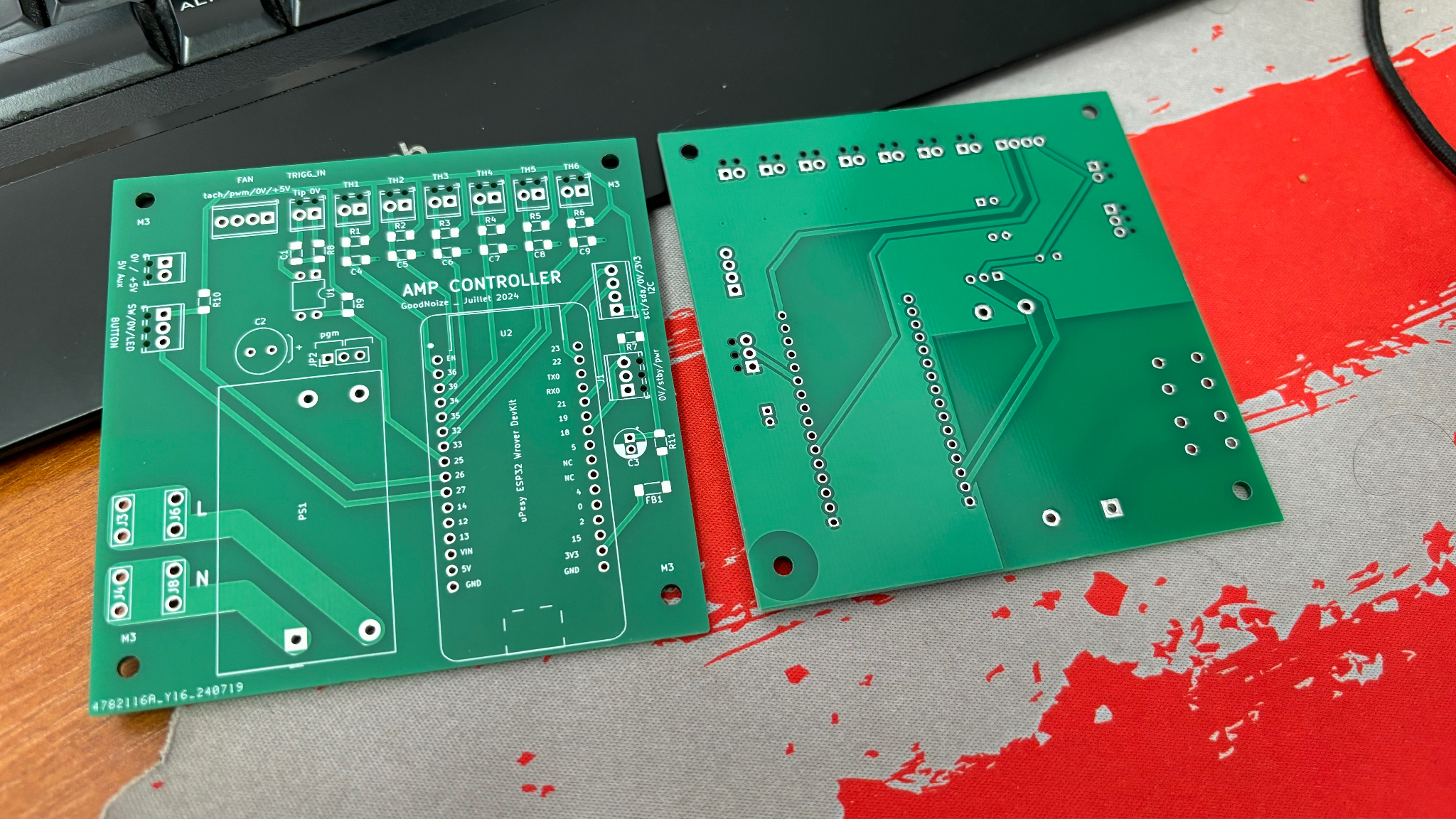

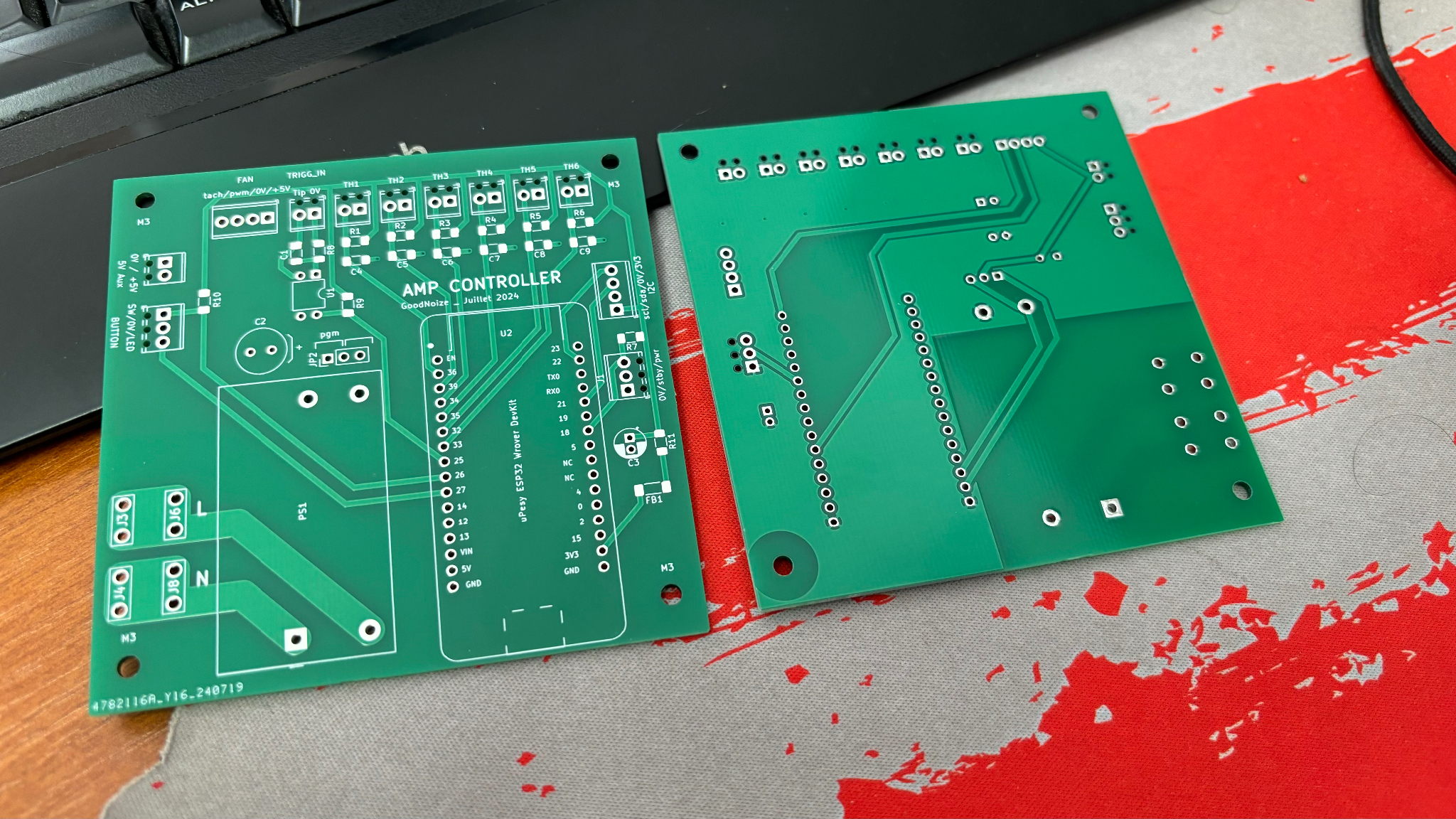

Ils ont l’air propre les PCB

[GoodNoize]

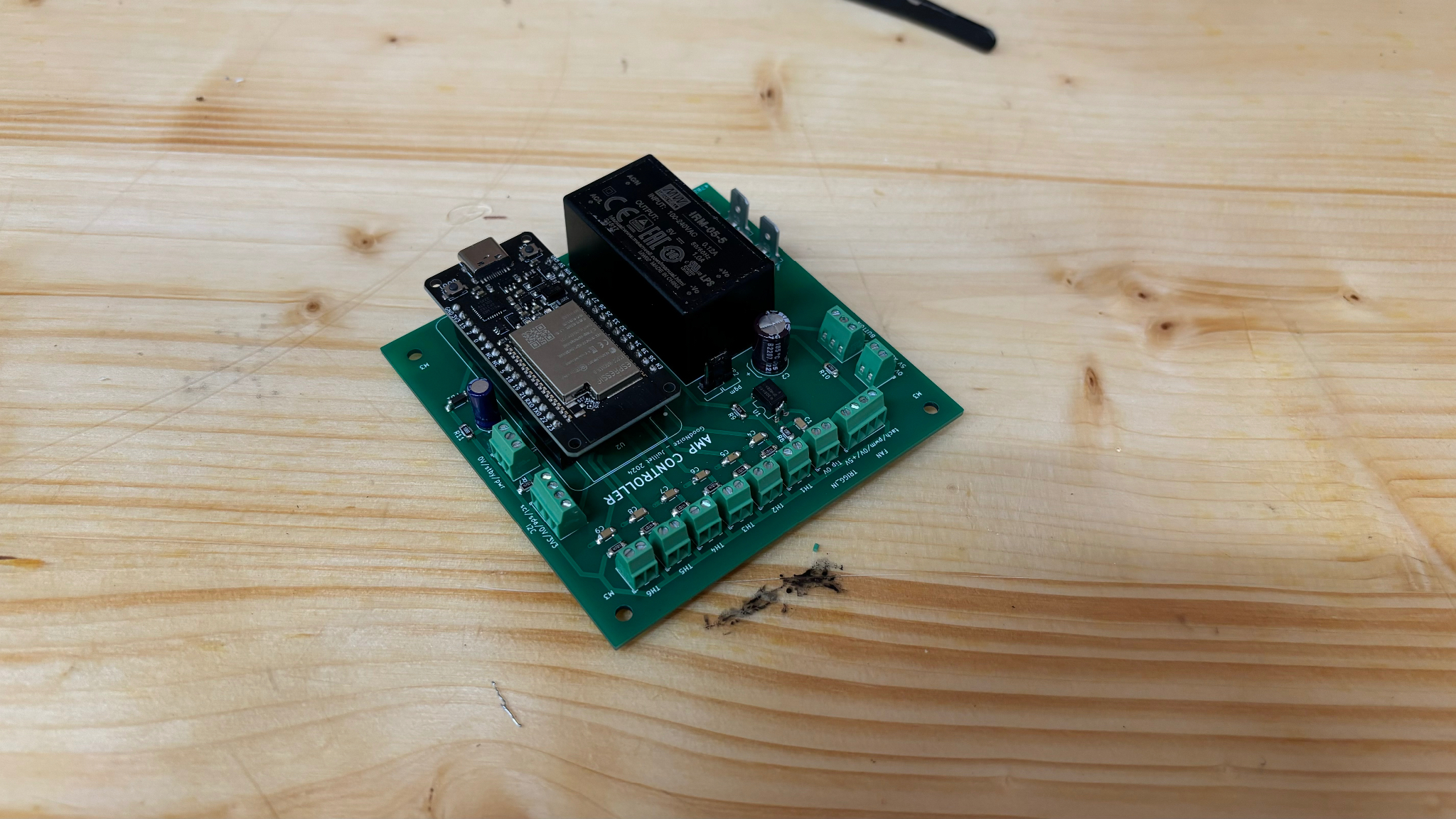

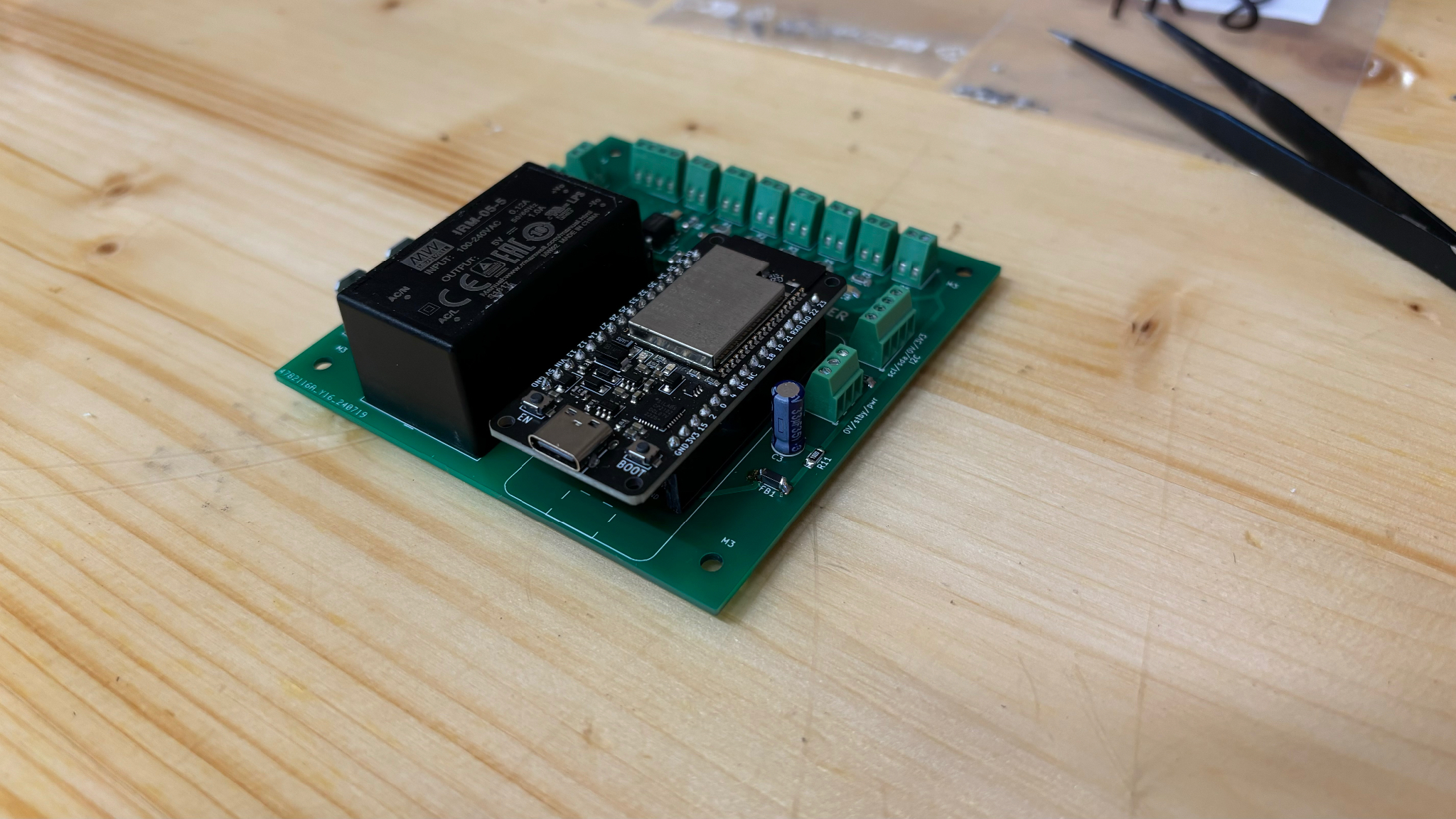

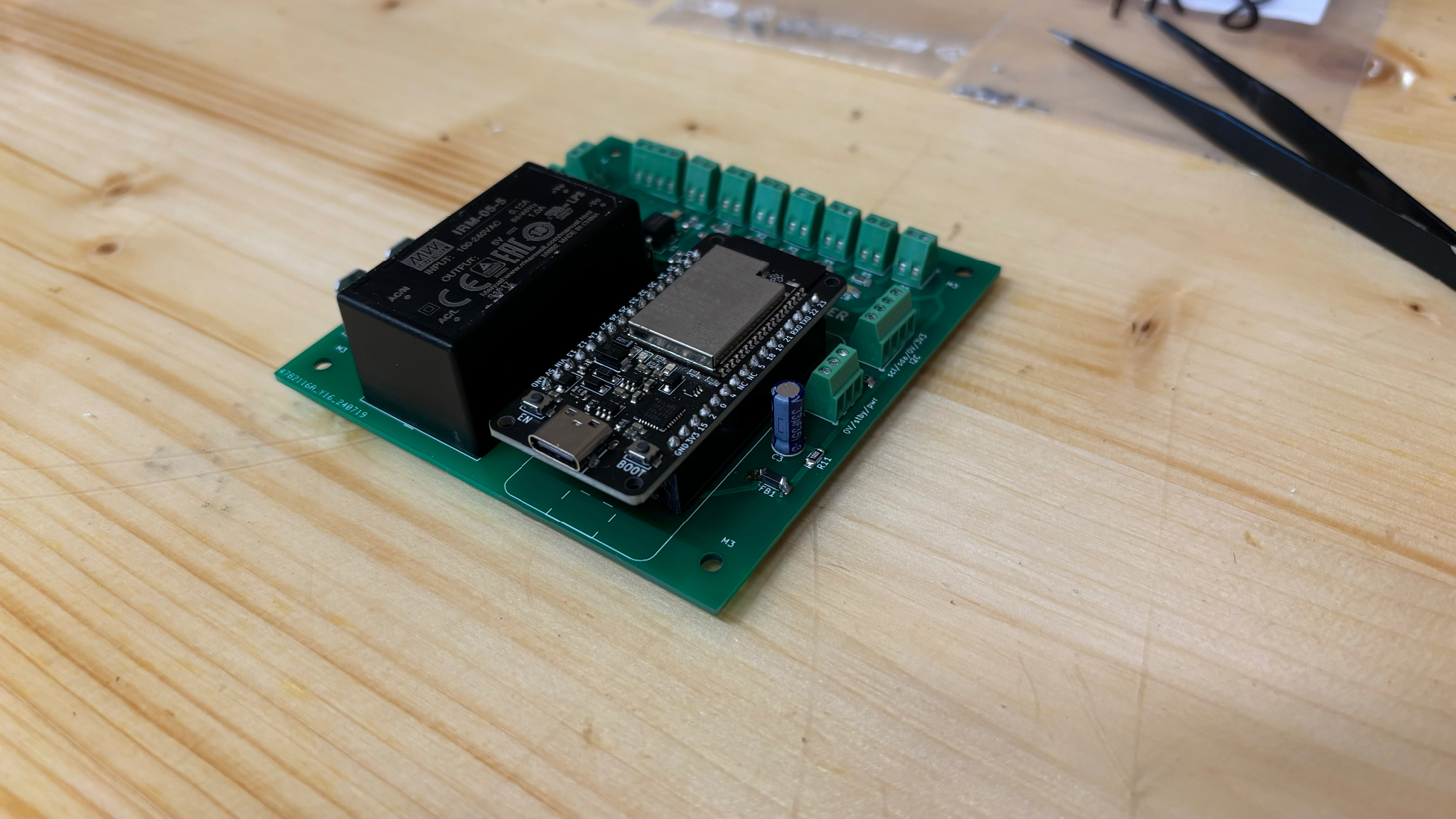

Hopla

[thierryvalk]

Effet optique ou il y a un CC sur le LED de l’opto?

[GoodNoize]

T'as l'œil
C'est corrigé j'ai vu ça après avoir prix les photos.
Manque de rigueur je sais

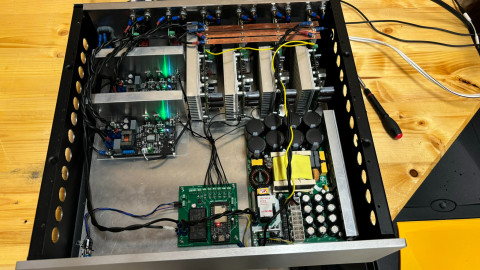

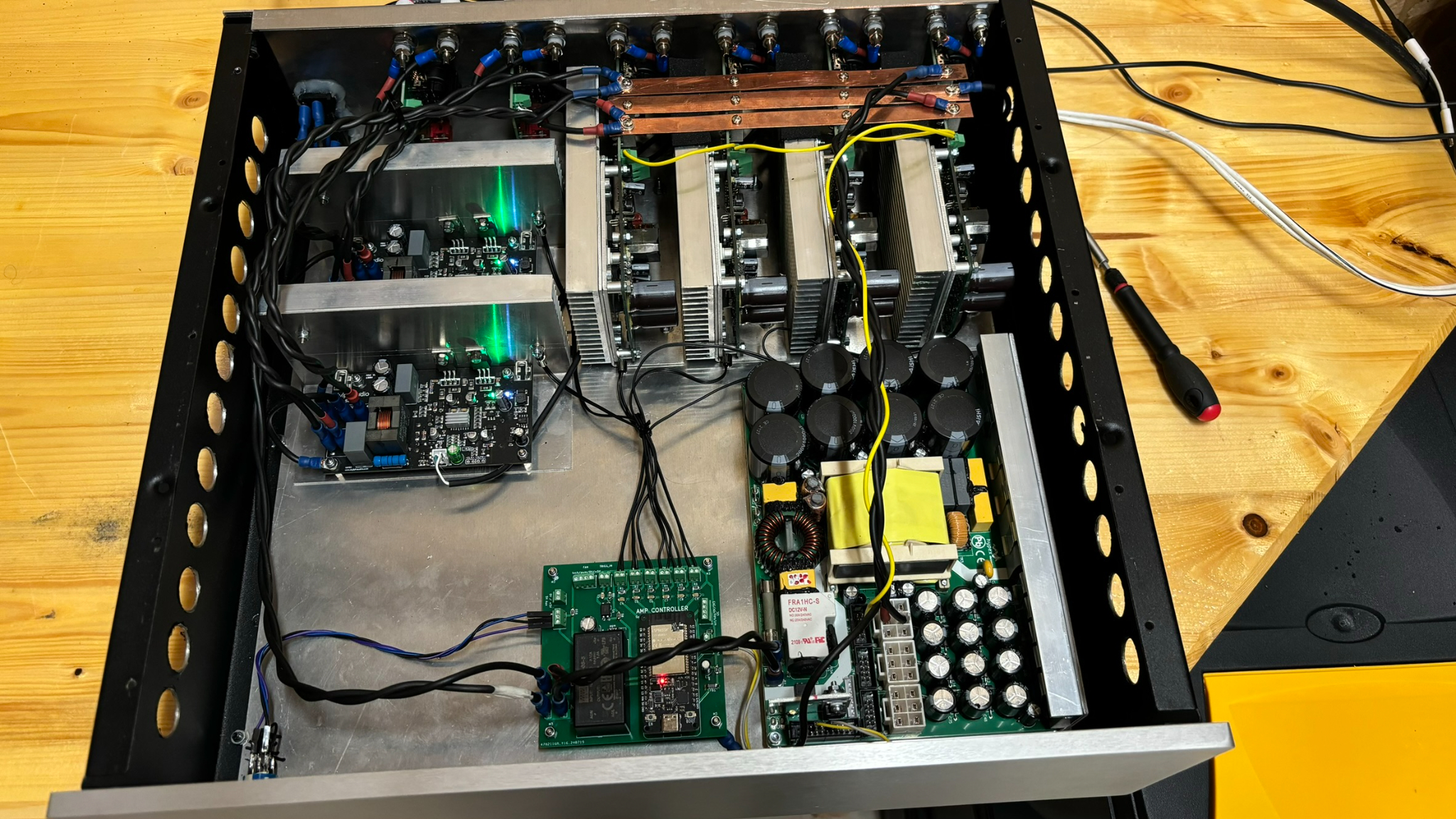

En tout cas j'ai le plaisir de vous annoncer que tout fonctionne touuuuut nickel !

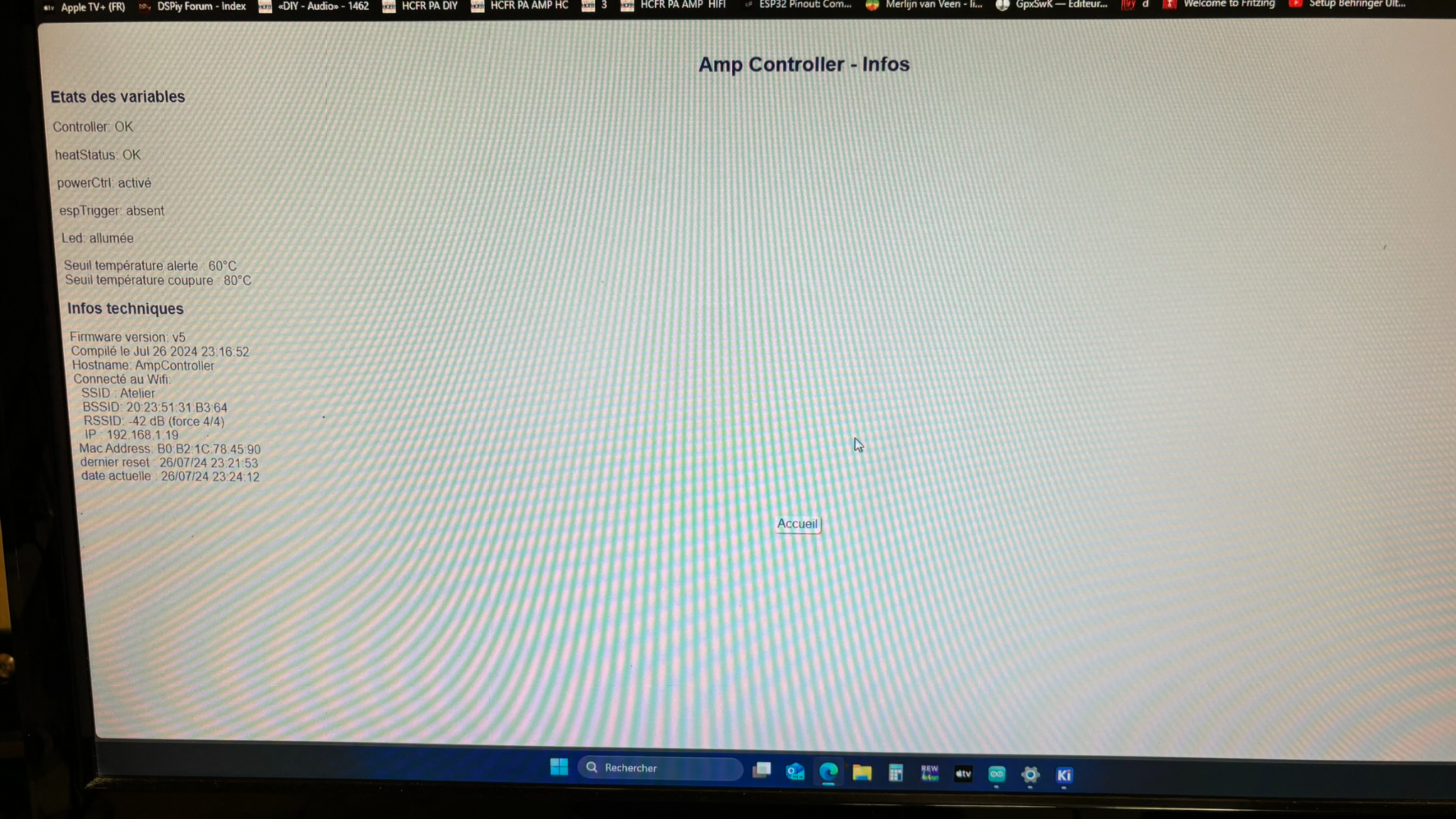

Le hardware et le soft d'Alka sont raccord.

Bouton nickel, les sondes aussi, le trigger fonctionne (sisi ! )

j'ai sacrifié un UCD pour mettre la SMPS en TH6.
En pratique je vais brancher un SB26ADC dessus, je me fais pas de soucis.
ça permet de contrôler la temp de la smps.

Affaire à suivre, j'aimerai bien ajouter 2 vu mètre a l'ancienne comme évoqué sur le topic de Thomas:
sommation sur les 4 UCD : 0dB
sommation sur les 2 D500

C'est jamais fini

MAIS, avant place aux preamp DSPiy
Je suis en plein questionnement masse 0V, la routine...

[GoodNoize]

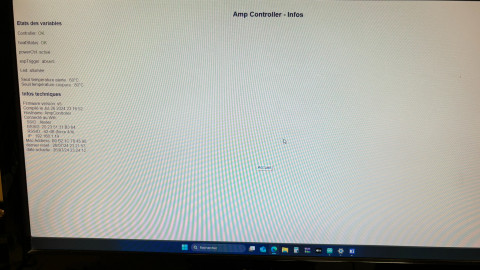

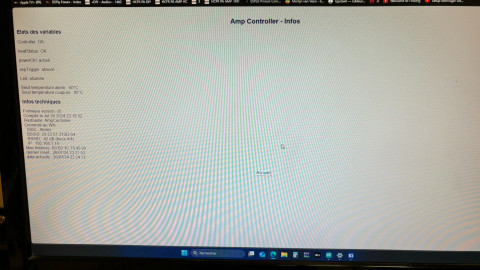

TODO : il faut que je verifie que les valeurs de T° lues ok

[ThomasBuzet]

Sacrifier un ucd dans quel sens ??? Il est raide raide ?

[GoodNoize]

Nan nannnn

J'ai que 6 entrées ADC sur l'ESP32 (parce que j'utilise le wifi)
Avec la SMPS il m'en faudrait 7
J'ai pas branché une CTN sur un des UCD pour pouvoir mesurer la T° de la smps

J'ai encore pas réussi à cramer un UCD

[GoodNoize]

Note bis.
Apres orage et coupure de courant, je retrouve l’ampli allumé depuis x temps dans l’atelier.
Moins problématique dans la maison mais peut être un point à peaufiner.

[ThomasBuzet]

Nan nannnn

J'ai encore pas réussi à cramer un UCD

Je crois bien que personne n’a réussi en usage normal !
Une légende urbaine prêtant que seul l’électricité statique y arriverait (je crois bien que c’est ce qui est arrivé à un des miens en rab)

Pas cool par contre l’auto-allumage et même limite dangereux

[alka]

Note bis.
Apres orage et coupure de courant, je retrouve l’ampli allumé depuis x temps dans l’atelier.
Moins problématique dans la maison mais peut être un point à peaufiner.

c'est à ça que servent les tests in situ chez moi ça démarre bien ampli éteint à la mise sous tension.
Tu pourrais simuler une coupure de courant de quelques minutes (avec le bouton power général par exemple) , observer ce qui se passe et m'envoyer par email la sortie du port série au redémarrage ?
J'ai un peu perdu le fil : elle est où la dernière version du schéma ?
