Je viens de faire des tests avec l'appli: fir2voies6k 3_8k.apd.
L'appli définie:
High R ->RCA 1 R -> XLR 1 +
High L ->RCA 1 L -> XLR 1 -
Low + R ->RCA 2 R -> XLR 2 +
Low + L ->RCA 2 L -> XLR 2 -
Low - R ->RCA 3 R
Low - L ->RCA 3 L
J'ai donc en sortie:
- Sur la RCA 1 R, j'ai la voie R aigu.
- Sur la RCA 1 L, j'ai la voie L aigu.
- Sur la RCA 2 R, j'ai la voie R grave.
- Sur la RCA 2 L, j'ai la voie L grave.
- Sur la RCA 3 R, j'ai la voie R grave inversée.
- Sur la RCA 3 L, j'ai la voie L grave inversée.

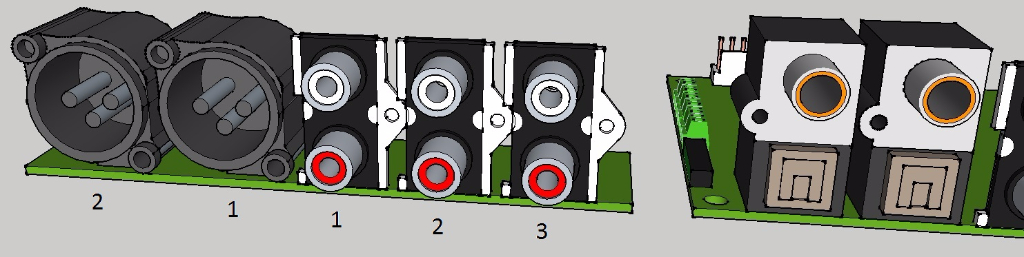

Jusqu'à là, tout est normal mais le problème est sur les prises symétriques qui sont câblées de la façon suivante:
- Asym 1, point chaud RCA 1 L (High L) et point froid RCA 1 R (High R).
- Asym 2, point chaud RCA 2 L (Low + L) et point froid RCA 2 R (Low + R).
Je pense qu'il faudrait plutôt:
Low - R ->RCA 1 R -> XLR 1 +
Low + R ->RCA 1 L -> XLR 1 -
Low - L ->RCA 2 R -> XLR 2 +
Low + L ->RCA 2 L -> XLR 2 -
High R ->RCA 3 R
High L ->RCA 3 L
Et donc XLR1 serait Rsym grave et XLR2 serait Lsym grave, les RCA seraient positionnées un peu anarchiquement mais au moins les prises symétriques seraient exploitables. Difficile de faire mieux en regard de cette étrange routage!
Je suis le seul a avoir remarqué ce défaut ?...j'me plante ???
