Re: le bar du forum
C'est le grand soir,
Je déteeeeste le dessoudage
Je déteeeeste le dessoudage
- thierryvalk
- Administrateur du site
- Messages : 3744
- Enregistré le : jeu. 9 juil. 2015 20:08
- Localisation : Belgique
Re: le bar du forum
Doucement, avec méthode.
Et pour ressouder c'est soudure Étain/plomb (pas la bobine verte)
Et pour ressouder c'est soudure Étain/plomb (pas la bobine verte)
Re: le bar du forum
Attend je suis super calme comme gars
Alors j'ai tout changé et j'ai testé les transistors une fois démontés, et ils me semblent bon les deux
Une fois les nouveaux Tr remontés sur le PCB je ne détecte plus de continuité. ça devait être la résistance le problème ?
C'est pas tout remonté encore, il faut que je remonte les Tr de puissances. J'ai mis des nouveaux pad isolants par sécu.
La suite prochainement
Alors j'ai tout changé et j'ai testé les transistors une fois démontés, et ils me semblent bon les deux
Une fois les nouveaux Tr remontés sur le PCB je ne détecte plus de continuité. ça devait être la résistance le problème ?
C'est pas tout remonté encore, il faut que je remonte les Tr de puissances. J'ai mis des nouveaux pad isolants par sécu.
La suite prochainement
- thierryvalk
- Administrateur du site
- Messages : 3744
- Enregistré le : jeu. 9 juil. 2015 20:08
- Localisation : Belgique
Re: le bar du forum
ça devait être la résistance le problème ?
Clairement non, c’est pas clair ton affaire.
Re: le bar du forum
Oui,
alors pourtant j'ai bien noté sur un calepin toute mes mesures, avec des photos.
Les tensions de seuil, les continuités etc..
Une fois le Tr libéré de son PCB, je n'ai pas retrouvé la même chose
Une fois les nouveaux Tr montés, les mesure semblent OK
Je vais reprendre tout ça tranquillement et tout remesurer suivant la procédure que tu m'a donnée plus haut.
alors pourtant j'ai bien noté sur un calepin toute mes mesures, avec des photos.
Les tensions de seuil, les continuités etc..
Une fois le Tr libéré de son PCB, je n'ai pas retrouvé la même chose
Une fois les nouveaux Tr montés, les mesure semblent OK
Je vais reprendre tout ça tranquillement et tout remesurer suivant la procédure que tu m'a donnée plus haut.
- thierryvalk
- Administrateur du site
- Messages : 3744
- Enregistré le : jeu. 9 juil. 2015 20:08
- Localisation : Belgique
Re: le bar du forum
Oui, et bien comparer avec le canal qui est OK.
Re: le bar du forum
+85VDC en sortie HP sur canal gauche.
Le fusible principal claque pas
J'ai bien testé les 6 transistors de puissance un par un, pas de continuité. J'ai remis des pad isolants tout neuf.
On redémonte, on recontrôle
Le fusible principal claque pas
J'ai bien testé les 6 transistors de puissance un par un, pas de continuité. J'ai remis des pad isolants tout neuf.
On redémonte, on recontrôle
- thierryvalk
- Administrateur du site
- Messages : 3744
- Enregistré le : jeu. 9 juil. 2015 20:08
- Localisation : Belgique
Re: le bar du forum
Et vérifie bien toutes les résistances fusibles.
Re: le bar du forum
Après un controle global de 2H.
Dans un premier temps : Sur ta procédure tu indiques mesurer la résistance entre les rails +/- et 0V.
Je n'ai pas réussi à mesurer quelques chose de fiable. C'est en mega Ohms et ça fluctue.
Ensuite :
J'ai vérifier tout ce que je pouvais mesurer. Résistance, diodes, capas, Tr (même les petits).
-> R158 au bornes de la grosse self L101 : 0,1 Ohms. Doit être normal. ça passe par la self. faudrait la démonter.

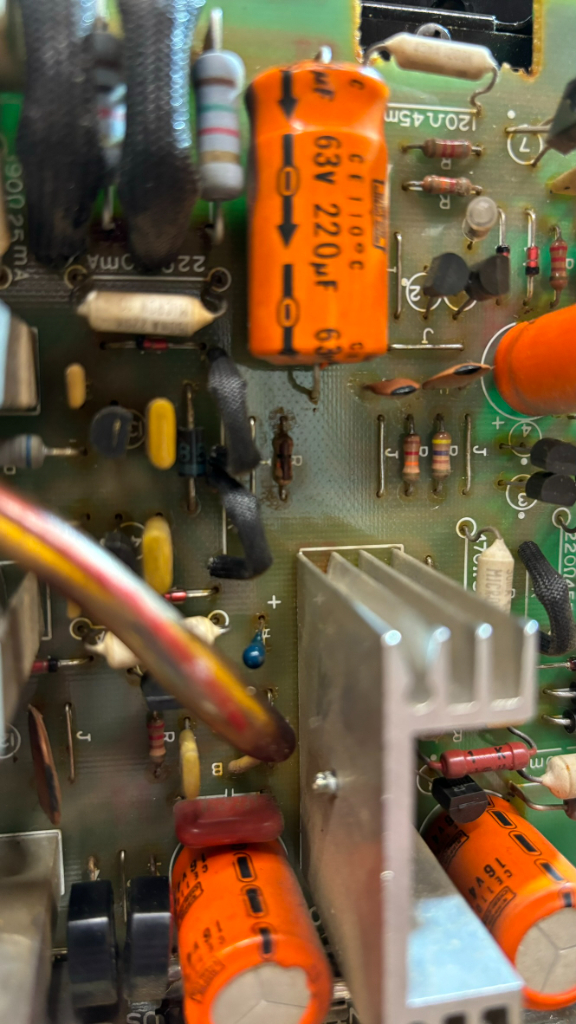

-> R120 (10k) : cramée (voir photo) (OL)
Sur les Tr des trucs plus exotiques :
-> TR11 et 112. Pas de CC. Mais je mesure un tension inverse entre Base/Emetteur de 2V. ça doit passer par ailleurs (C115 et C114) les Tr sont neufs.
-> TR106 : CC entre Emetteur et Collecteur. je vois pas par ou ça passe sur le schéma.
Pas la motiv ce soir de démonter l'autre canal voir si c'est pareil.
Je pense que le reste est OK. J'ai pris mon temps.
Bien pénible quand même. PCB difficilement détachable, et des petites gaine tissées autour de certaine R
Dans un premier temps : Sur ta procédure tu indiques mesurer la résistance entre les rails +/- et 0V.
Je n'ai pas réussi à mesurer quelques chose de fiable. C'est en mega Ohms et ça fluctue.
Ensuite :
J'ai vérifier tout ce que je pouvais mesurer. Résistance, diodes, capas, Tr (même les petits).
-> R158 au bornes de la grosse self L101 : 0,1 Ohms. Doit être normal. ça passe par la self. faudrait la démonter.
-> R120 (10k) : cramée (voir photo) (OL)
Sur les Tr des trucs plus exotiques :
-> TR11 et 112. Pas de CC. Mais je mesure un tension inverse entre Base/Emetteur de 2V. ça doit passer par ailleurs (C115 et C114) les Tr sont neufs.
-> TR106 : CC entre Emetteur et Collecteur. je vois pas par ou ça passe sur le schéma.
Pas la motiv ce soir de démonter l'autre canal voir si c'est pareil.
Je pense que le reste est OK. J'ai pris mon temps.
Bien pénible quand même. PCB difficilement détachable, et des petites gaine tissées autour de certaine R
- thierryvalk
- Administrateur du site
- Messages : 3744
- Enregistré le : jeu. 9 juil. 2015 20:08
- Localisation : Belgique
Re: le bar du forum
Et c’est que maintenant que tu vois une résistance cramée ?
Il faudrait vérifier la zener DIO5 et bien sûr remplacer la résistance.
Il faudrait vérifier la zener DIO5 et bien sûr remplacer la résistance.
Re: le bar du forum
Oui
J'ai cru quelle était sale
J'ai cru quelle était sale
Re: le bar du forum
Bon j'ai pas pu m'en empêcher.

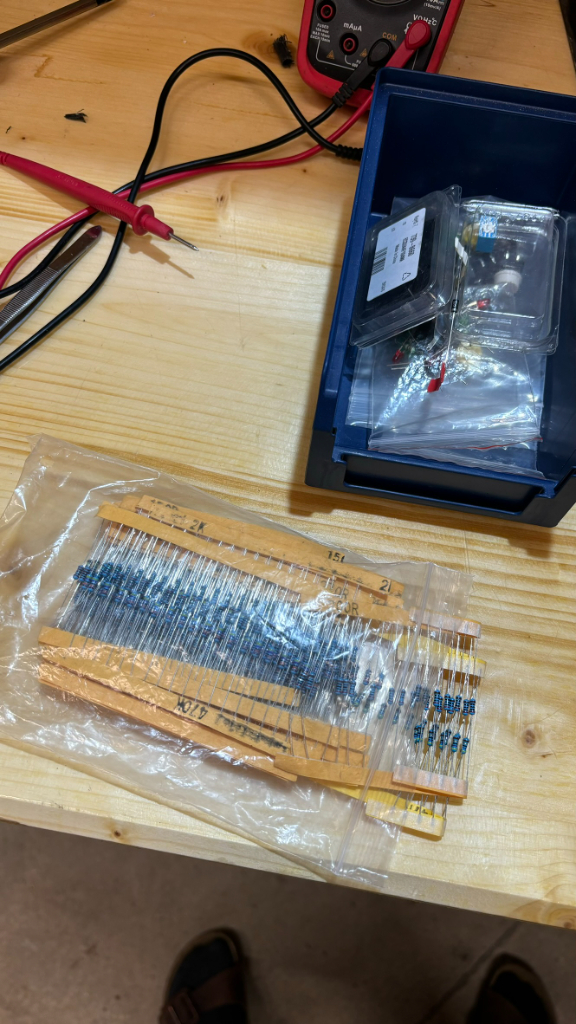

J'ai changé la résistance et pas de DC à la sortie HP. Youpiiii. Prochain coup j'ouvrirai les yeux avant de sortir un multimètre.
Courant de repos OK, 10mV.
Par contre la tension de point milieu j'ai 12mV sur le canal réparé, et 50mV sur l'autre.
A creuser.
Ensuite je vais suivre ta procédure en envoyant un sinus tout doux voir ce qu"il se passe.
Dodo
J'ai changé la résistance et pas de DC à la sortie HP. Youpiiii. Prochain coup j'ouvrirai les yeux avant de sortir un multimètre.
Courant de repos OK, 10mV.
Par contre la tension de point milieu j'ai 12mV sur le canal réparé, et 50mV sur l'autre.
A creuser.
Ensuite je vais suivre ta procédure en envoyant un sinus tout doux voir ce qu"il se passe.
Dodo
- thierryvalk
- Administrateur du site
- Messages : 3744
- Enregistré le : jeu. 9 juil. 2015 20:08
- Localisation : Belgique
Re: le bar du forum
Super !
Pour la tension DC en sortie, l’idéal serait de mettre une charge du genre petite résistance de 100 Ohm en sortie et de bien mettre les pots de volume à 0.
Vérifier le DC à froid puis après quelques minutes question que l’ampli ait chauffé.
Ton expérience me confirme que les multimètres digitaux ne sont vraiment pas adaptés à faire du dépannage.
Pour la tension DC en sortie, l’idéal serait de mettre une charge du genre petite résistance de 100 Ohm en sortie et de bien mettre les pots de volume à 0.
Vérifier le DC à froid puis après quelques minutes question que l’ampli ait chauffé.
Ton expérience me confirme que les multimètres digitaux ne sont vraiment pas adaptés à faire du dépannage.
Re: le bar du forum
ça me donne envie de m'équiper. C'est intéressant.
Déja des sondes de test à crochets ça évitera de faire des fausses manip.
Et un petit oscillo ce serait pas du luxe. j'aimerai bien voir le signal de sortie. Je suis frileux de brancher ma carte son, j'y tiens.
Déja des sondes de test à crochets ça évitera de faire des fausses manip.
Et un petit oscillo ce serait pas du luxe. j'aimerai bien voir le signal de sortie. Je suis frileux de brancher ma carte son, j'y tiens.
Re: le bar du forum
Bon et bien pas de chauffe, fonctionnement qui semble normal.
A part le courant de point milieu qui est complément dans les choux, mais est-ce que c'était pas déjà le cas avant ?
En attendant il fonctionne, je vais pouvoir le rendre à son propriétaire.(avec dédommagement en breuvage)
Je te remercie une nouvelle fois Thierry de m'avoir accompagné. Encore appris plein de trucs
A part le courant de point milieu qui est complément dans les choux, mais est-ce que c'était pas déjà le cas avant ?
En attendant il fonctionne, je vais pouvoir le rendre à son propriétaire.(avec dédommagement en breuvage)
Je te remercie une nouvelle fois Thierry de m'avoir accompagné. Encore appris plein de trucs
- thierryvalk
- Administrateur du site
- Messages : 3744
- Enregistré le : jeu. 9 juil. 2015 20:08
- Localisation : Belgique
Re: le bar du forum
Bonne nouvelle.
Un oscillo est très utile en électronique et relativement simple d’utilisation.
Un multimètre analogique ne te sera pas forcément d’une grande aide car il demande une certaine expérience.
Un oscillo est très utile en électronique et relativement simple d’utilisation.
Un multimètre analogique ne te sera pas forcément d’une grande aide car il demande une certaine expérience.
Re: le bar du forum
Je cherche une carte adau1452 pour mon deuxième DSPiy si jamais quelqu’un a ça qui traîne
- alka
- Administrateur du site
- Messages : 3092
- Enregistré le : mer. 15 juil. 2015 15:18
- Localisation : 92
- Contact :
Re: le bar du forum
GoodNoize a écrit :Je cherche une carte adau1452 pour mon deuxième DSPiy si jamais quelqu’un a ça qui traîne
j'ai failli oublier mais il en reste une dans le stock avec les connecteurs déjà soudés
faut que je voies si j'ai de quoi faire le kit complet. Je te dis par email.
